印刷工藝主要有平版印刷、凸版印刷（如柔版印刷）、凹版印刷和孔版印刷。不同印刷工藝的VOCs來源和排放方式基本相同：VOCs來源于所使用的油墨及稀釋劑（印刷不透氣承印物需添加...

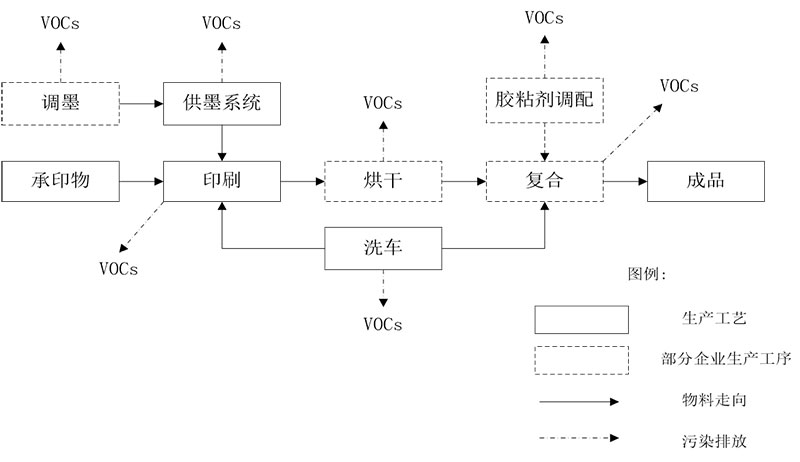

印刷工藝主要有平版印刷、凸版印刷（如柔版印刷）、凹版印刷和孔版印刷。不同印刷工藝的VOCs來源和排放方式基本相同：VOCs來源于所使用的油墨及稀釋劑（印刷不透氣承印物需添加稀釋劑，如金屬印刷、塑料印刷）、復合用膠粘劑（僅限于部分存在復合工藝的印刷企業）及設備清洗劑，可能的排放途徑有：油墨調配過程溶劑揮發、印刷過程油墨溶劑揮發、烘干階段、復合過程及設備清洗過程等。

表1：不同印刷工藝的VOCs排放特征

工藝類型	主要含VOCs原輔材料	VOCs排放特征	VOCs特征污染物
平版印刷	溶劑型油墨、植物大豆油墨，UV固化油墨和水性油墨	印刷與干燥過程排放，使用溶劑型油墨，VOCs排放濃度較高，其他類型油墨，VOCs排放濃度較低	異丙醇、乙醇、丁醇、丁酮、乙酸乙酯、乙酸丁酯、甲苯等
凹版印刷	溶劑型油墨、水性油墨	印刷與干燥過程排放VOCs，使用溶劑型油墨，VOCs排放濃度較高；使用水性油墨，VOCs排放濃度較低	酮、醇、醚、酯和芳烴類
凸版印刷	醇溶性油墨、水性油墨、UV固化油墨	印刷過程排放，使用水性油墨，VOCs排放濃度較低；使用醇溶性油墨，VOCs排放濃度高	醇類
孔版印刷	溶劑型油墨、水性油墨、UV油墨	印刷與洗版過程排放VOCs，使用溶劑型油墨，VOCs排放濃度較高；使用水性油墨，VOCs排放濃度較低	酮、醇、醚、酯和芳烴類
復合	膠粘劑、水性膠粘劑	復合過程排放VOCs，使用溶劑型膠粘劑VOCs，排放濃度高；使用水性膠粘劑，VOCs排放濃度較低	乙醇、乙酸乙酯

從上表可以看出，無論是哪種印刷工藝，都存在以下共同特點：

1: 溶劑型油墨，VOCs排放量大，濃度高，且成分復雜，回收價值低。

2: 水性油墨和UV油墨，VOCs排放量較少，濃度低。

3: 溶劑型膠黏劑的復合工序，VOCs排放量大，濃度高，成分單一，可焚燒處理，也可以回收再利用。

表2: 印刷廢氣處理設備選型

型號	主要治理技術	處理風量m3/h	濃度mg/m3	適用印刷工藝
JAR系列	活性炭吸附-CO	10000-180000	100-2000	所有類型印刷工藝和油墨
JZR系列	沸石轉輪濃縮-CO	10000-200000	100-2000	所有類型印刷工藝和油墨
JHC系列 JNC系列	活性炭纖維吸附-冷凝回收	10000-150000	1000-66250	溶劑型膠黏劑復合工藝VOCs回收
JAC系列	活性炭吸附	1000-60000	<1000	各類使用UV油墨、水性油墨的印刷工藝，或者間歇性、小風量的溶劑型油墨印刷。
JDO系列	等離子體催化	1000-10000	<500	各類使用UV油墨、水性油墨印刷工藝

表3: 同等工況印刷廢氣處理設備選型投資對比活性炭吸附-CO （JAR系列）與沸石轉輪吸附-CO（JZR系列）

型號	首次投資	供貨周期	運行維護	使用壽命	綜合成本
JAR系列	1倍	50天	定期更換活性炭，產生危險固廢	活性炭壽命1-2年	前2年，活性炭綜合成本比沸石轉輪低，第3-4年持平，之后沸石轉輪綜合成本比活性炭低。
JZR系列	3倍	70-90天	定期保養，沒有二次污染	沸石轉輪壽命大于10年	前2年，活性炭綜合成本比沸石轉輪低，第3-4年持平，之后沸石轉輪綜合成本比活性炭低。
